BTS系列防爆摇头扇（IIB）

■ 使用条件

1、　　　　 　　爆炸性气体混合物的级别为ⅡA、ⅡB级，温度组别为T1-T4组；

2、　　　　 　　海拔高度不超过1000米；

3、　　　　 　　环境温度-20℃~+40℃；

4、　　　　 　　相对湿度不大于95%（+25℃）；

5、　　　　 　　无雨水侵袭，剧烈冲击和振动的地方；

6、　　　　 　　电源电压为220V/380V，50HZ；

■ 结构特点

1、风叶采用含镁量小于0.5%（重量比）的高强度铝合金制成。

2、隔爆型三相异步电动机和隔爆型外壳有机座、前、后端盖组成，其材质采用高强度铸铁制成，机座与端盖的结合面为隔爆接合面，接合长度大于12.5mm，间隙小于0.2mm，端盖与轴组成的圆筒隔爆面，其隔爆长度大于12.5mm，间隙小于0.3mm，单边间隙小于0.2mm，最小单边间隙大于0.075mm。

3、摇头机构由电动驱轮减速器，牵动连杆旋盘等零件运动来实现。旋盘上有三个螺孔，其分布位置位于旋盘中心，距旋盘中心15mm和旋盘中心22mm，用于调节摇头摆角，当连杆的一端接于旋盘中心，则不摇头，接于距旋盘中心15 mm处时，摇头摆角约为45°，接于距旋盘中心22 mm处时，摇头摆角约为90°。

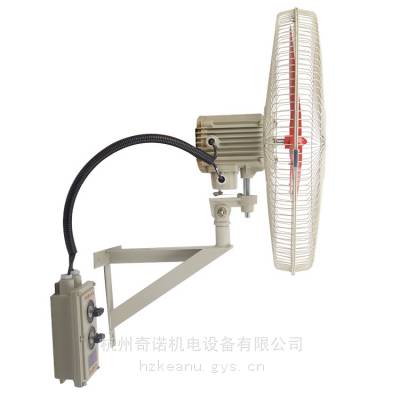

4、摇头扇有二种固定方式，一种为落地式，另一种为墙固式。落地式配立杆及底座，墙固式配墙上固定三角安装架。

■ 使用及注意事项

1、  用户在使用时，装上风叶、网罩、立柱，底或墙固三脚架，连杆、旋盘，即已完成安装过程，电机及摇头机构的装配已在出厂前完成，用户无需再拆开，所有紧固螺钉、螺栓均为拧紧。

2、  使用时，电机电缆的一端接“G?”防爆接线盒，落地式风扇的接线盒固定在立柱上，墙固式风扇的接线盒由用户固定在就近风扇的墙壁上。

3、  接线盒的前级应配用三相防爆旋转开关或三相防爆插销。本公司均有供货，要货时请予以说明。

4、  通电后，如风扇出风向后，则立即关断电源，然后将风扇的三相电源线中的二根电线换接位置，即可是风扇出风向前。

5、  风扇与开关或传销接线时，必须断开前级电源。

6、  防爆电器的外壳的紧固件必须牢固拧紧。

7、  接地线是防止产生漏电火花，确保安全的重要措施，风扇的内外接地必须可靠接地。

8、  电机电源电线为三芯橡套电缆，电缆线的外径与电机、开关等电器电缆引入内的橡胶密封圈的孔径必须相符，以***当拧紧、压紧螺母后，密封圈与电缆线，密封圈与机体局限性间无间隙，否则将失去防爆性能。

9、  风扇每运行一年后，应更换电机轴承的润滑脂，润滑脂牌号为ZL-3锂基润滑脂。

10、当电机长期使用后，电机的噪声明显增大，说明电机轴承已磨损过限，应及时更换轴承，轴承型号为80204。

11、电机重新装配时，隔爆面涂204-1防锈脂，注意保护隔爆面。

12、由于防爆产品对外壳强度要求较高，一般自重较重，所以移动落地式风扇时，一定要搬动底座，切忌抓住其他部位移动，移动前必须切断电源。

13、本产品在一年内（以发货之日算起）由于制造质量原因，而不能正常工作时，本公司免费修理，直到调换。但由于不按说明书正确使用，接错电线，引起电机烧坏，不属免费包修之列。由用户承担全部修理费用。

14、感谢您喜欢并购买我们的风机，如果您有任何疑问，请别忘了跟我们联系，我们将以的热诚，给你最满意的服务。
